Ejercicio 16

Dada la pieza de la figura, dibuja en la cara que determinan A, B y C las siguientes rectas:
a) Horizontales que partan de los puntos E y D.
b) De máxima pendiente que partan de los puntos F y G.

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Medio

Imagen del enunciado

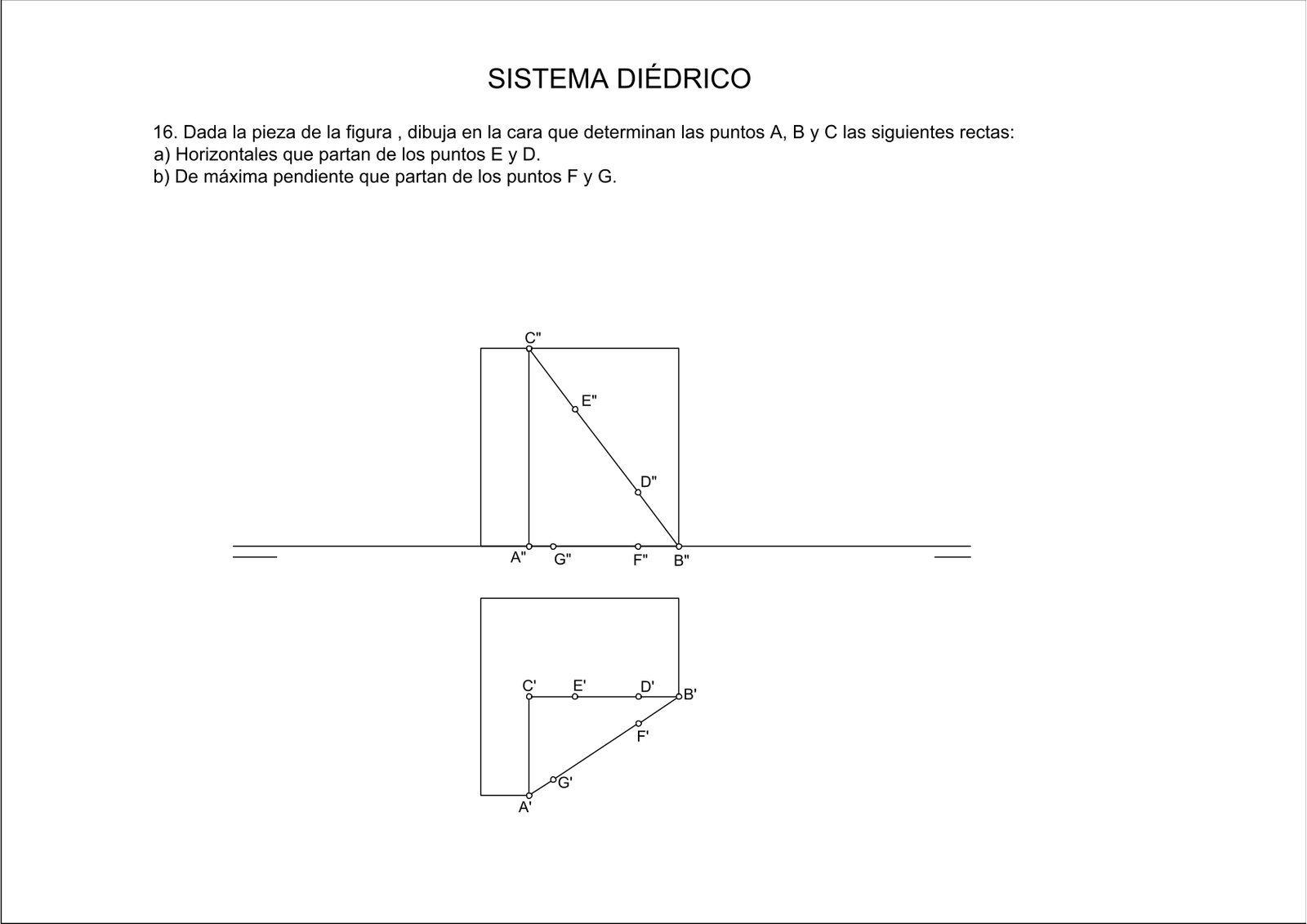

Enunciado de Ejercicio 16
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

Imagen de la solución resuelta

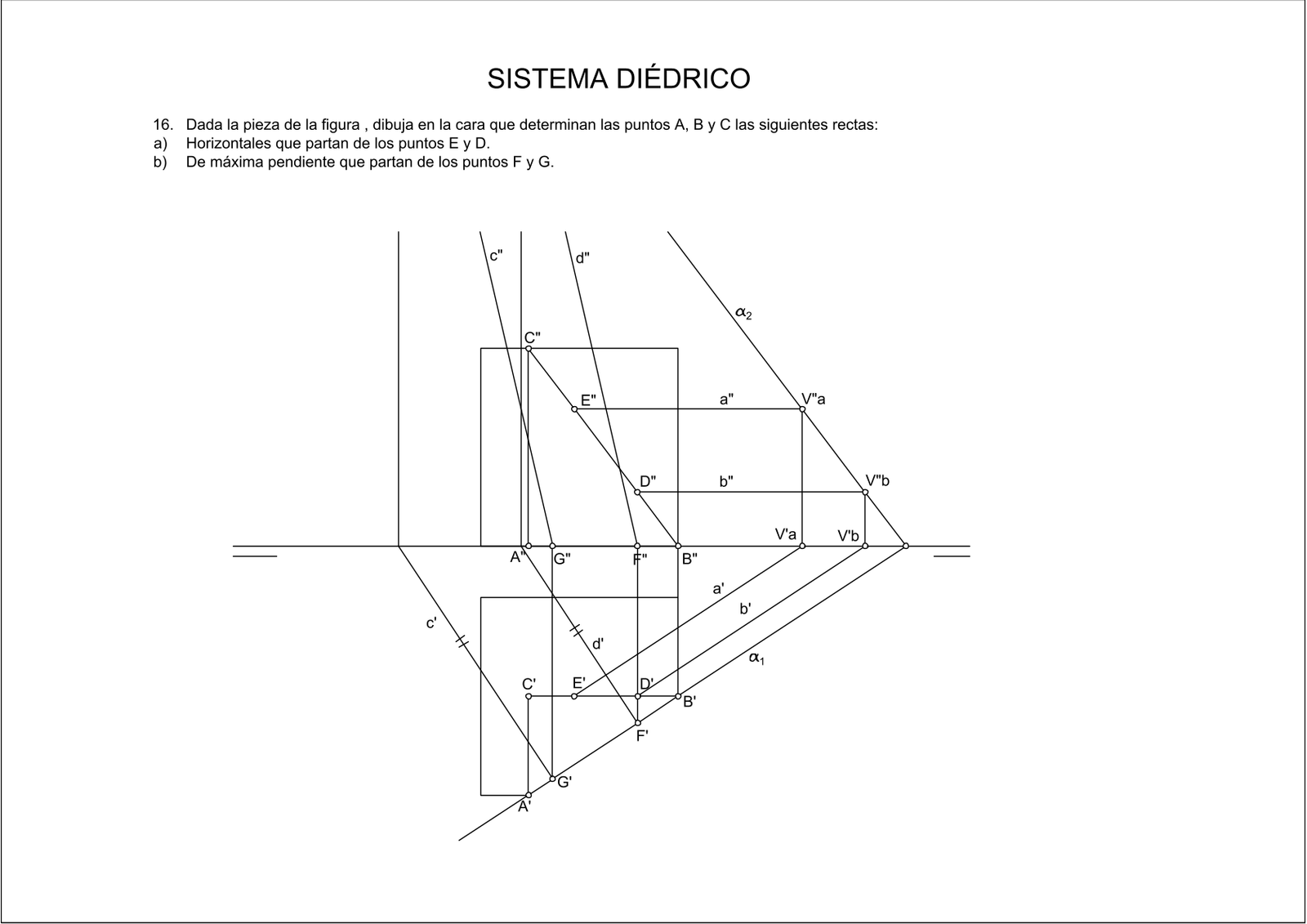

Solución de Ejercicio 16
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Representación espacial

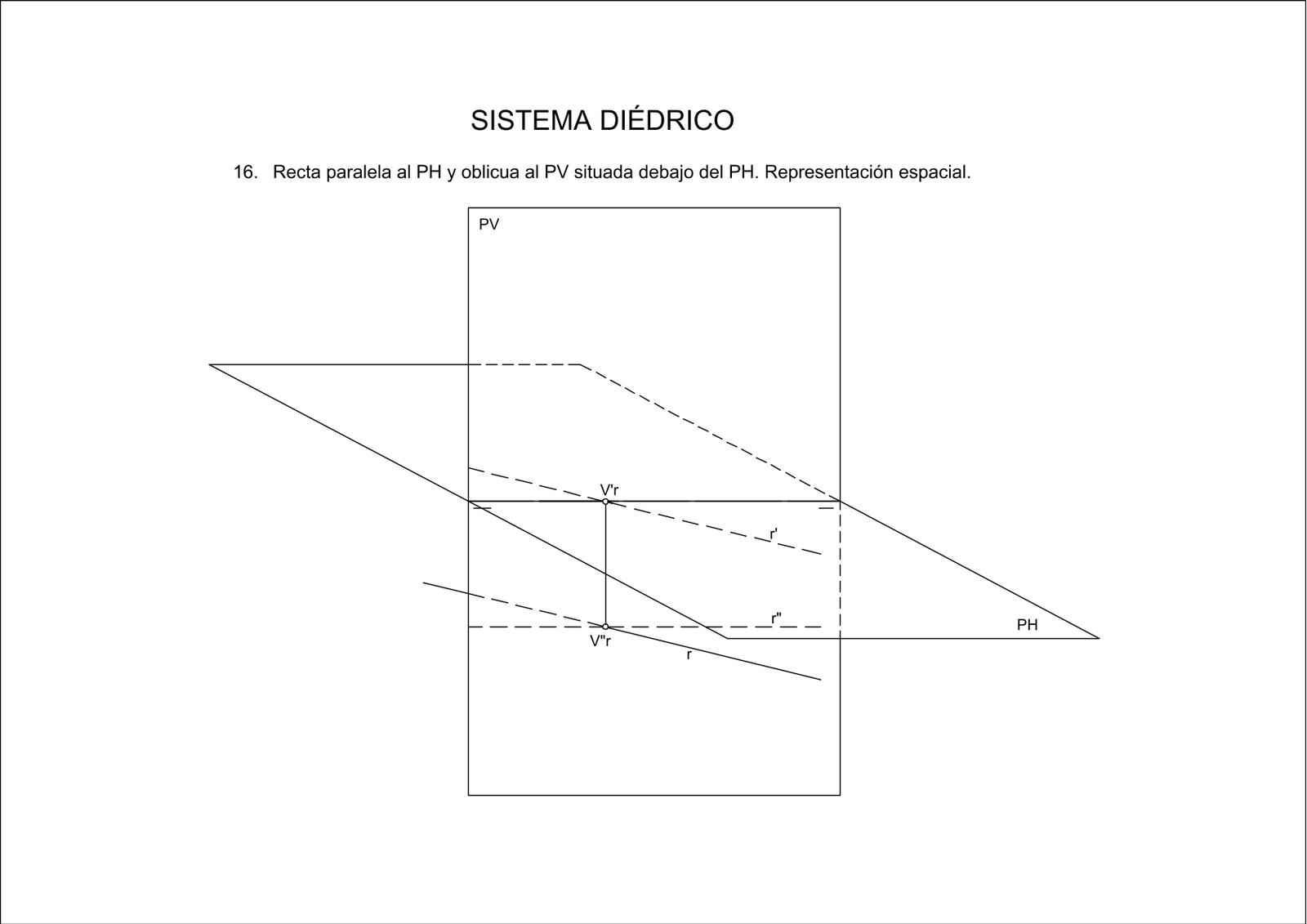

Representación espacial de Ejercicio 16
