Ejercicio 14

Dibuja la proyección horizontal del cuadrilátero ABCD, sabiendo que está apoyado en el plano α(α1-α2), del que se conoce su proyección vertical A''B''C''D''.

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Bajo

Imagen del enunciado

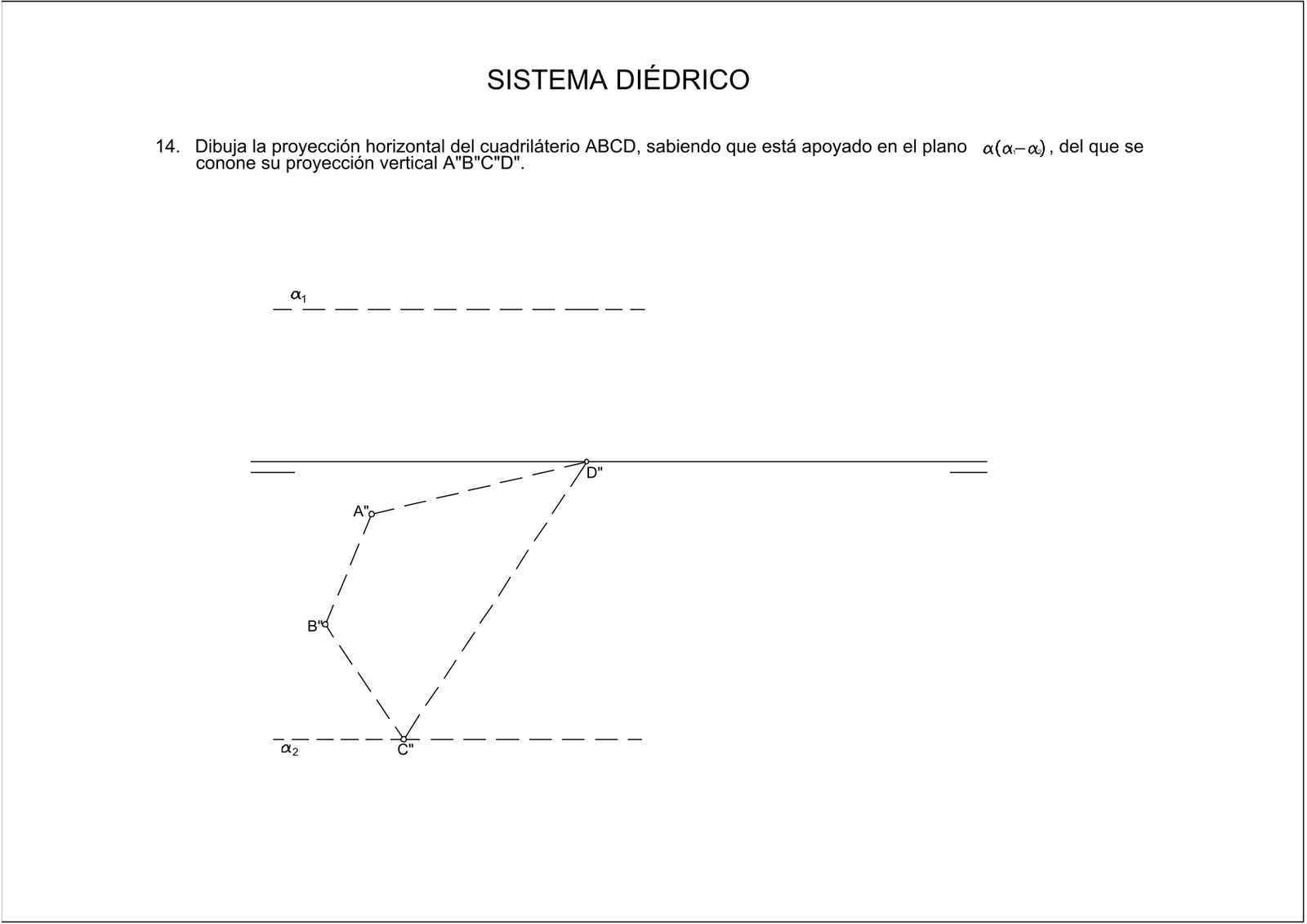

Enunciado de Ejercicio 14
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

Imagen de la solución resuelta

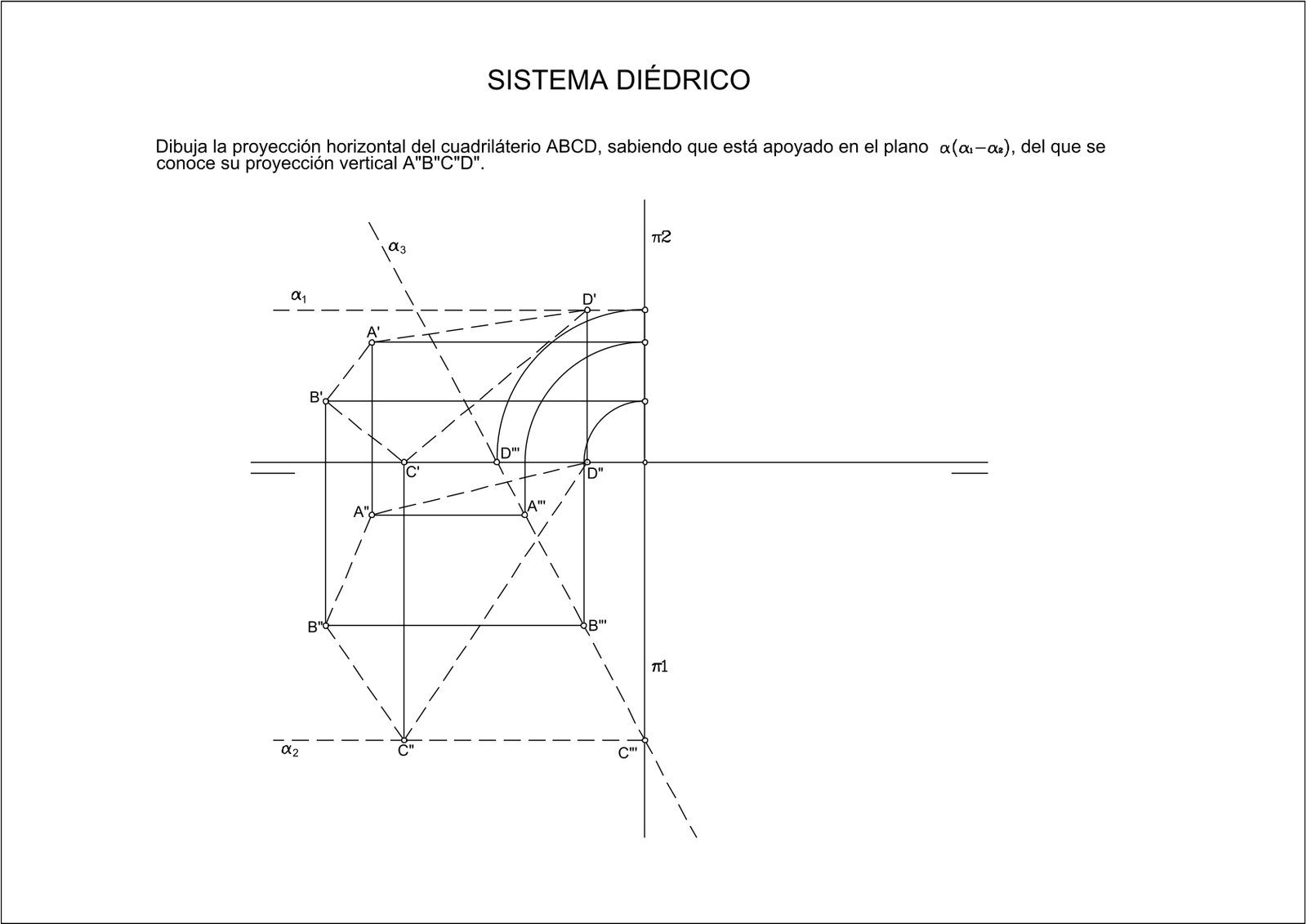

Solución de Ejercicio 14
Versión en alta calidad:
Ver solución en PDF Descargar PDF
