Ejercicio 13

Dibuja la proyección vertical del triángulo ABC, sabiendo que está apoyado en el plano α(α1-α2), del que se conoce su proyección horizontal A'B'C'.

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Bajo

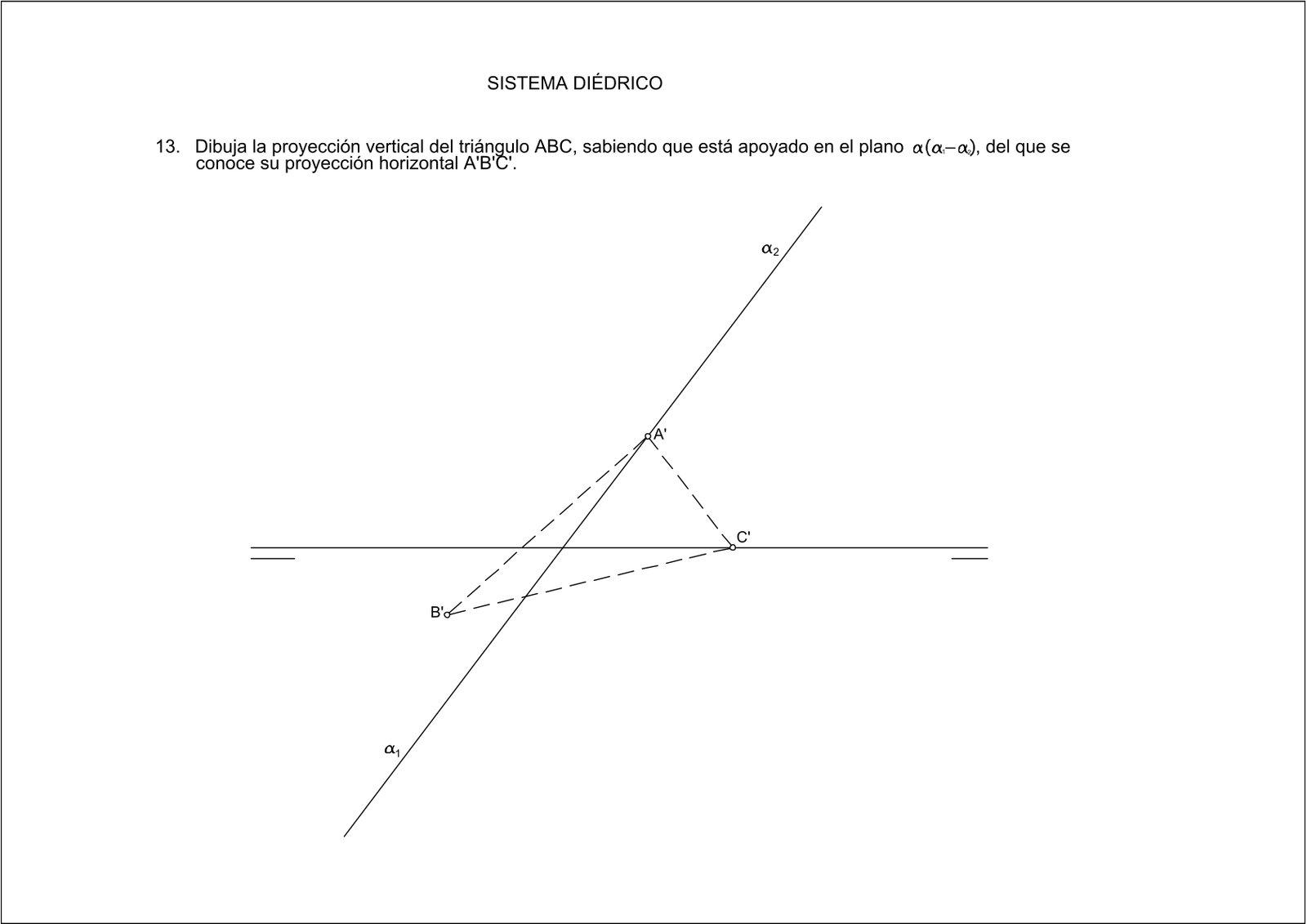

Imagen del enunciado

Enunciado de Ejercicio 13
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

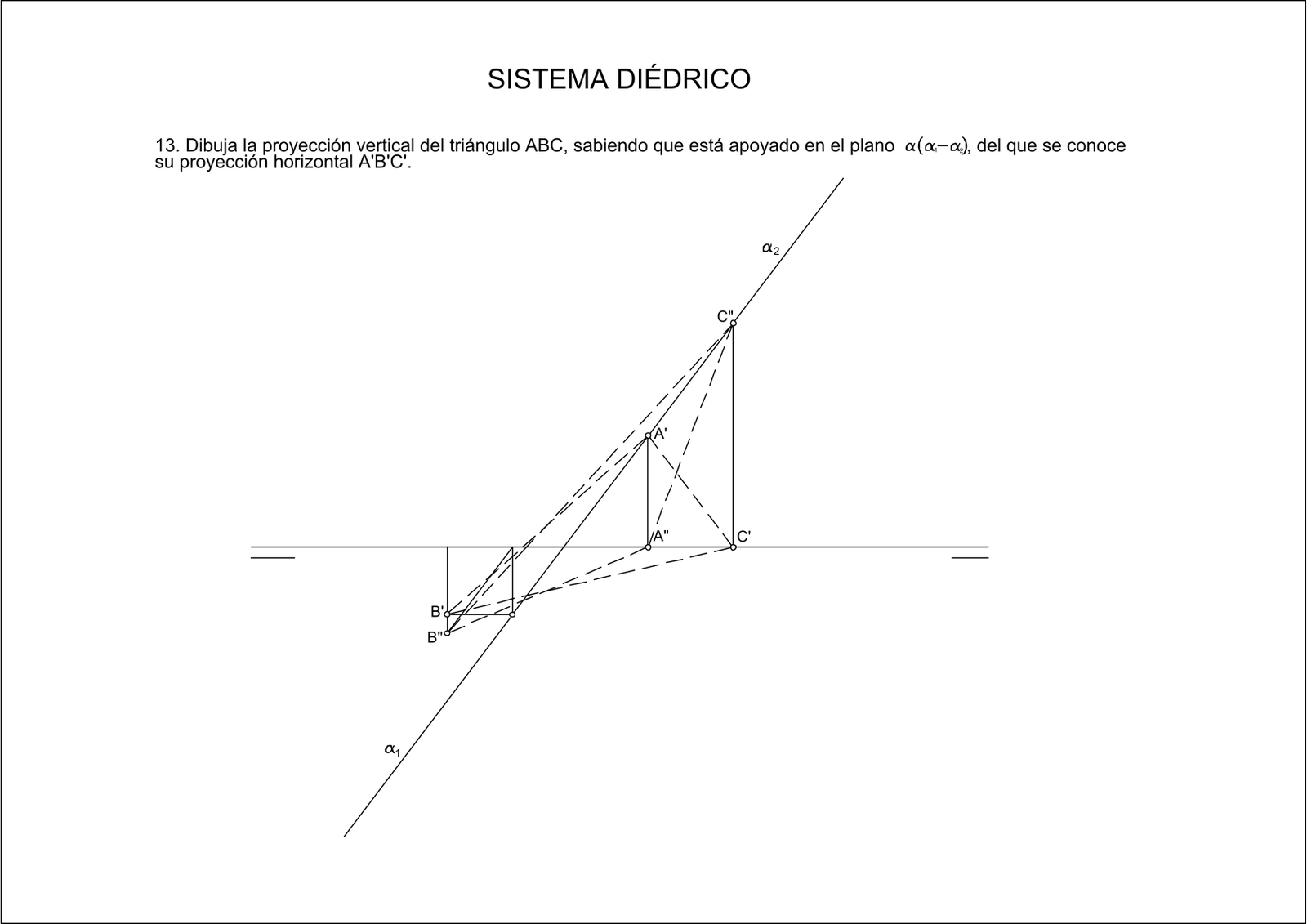

Imagen de la solución resuelta

Solución de Ejercicio 13
Versión en alta calidad:
Ver solución en PDF Descargar PDF
