Ejercicio 12

Dibuja la proyección horizontal del cuadrilátero ABCD situado en el plano α(α1-α2), oblicuo a los dos de proyección del que se conoce su proyección vertical A''B''C''D''.

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Bajo

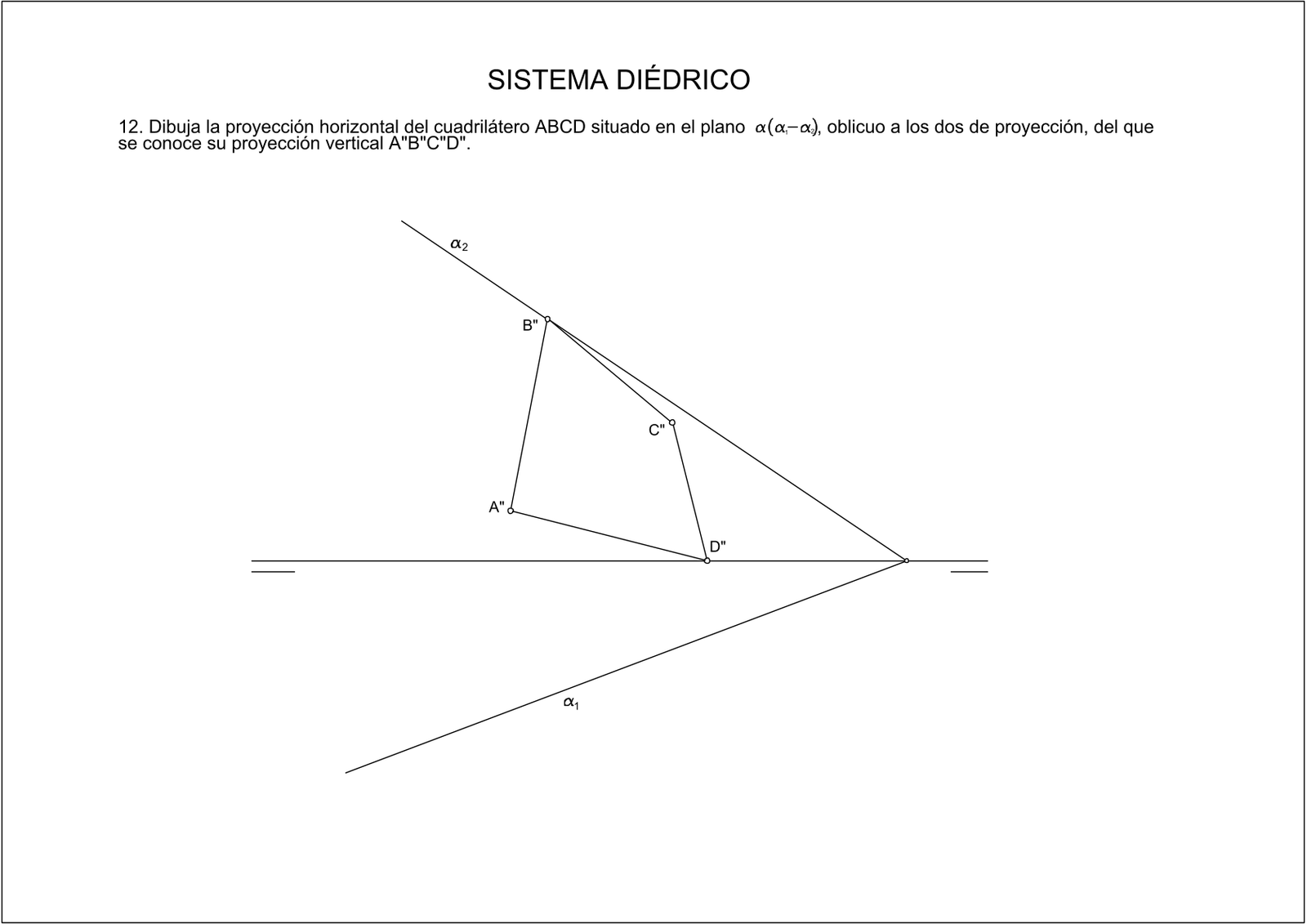

Imagen del enunciado

Enunciado de Ejercicio 12
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

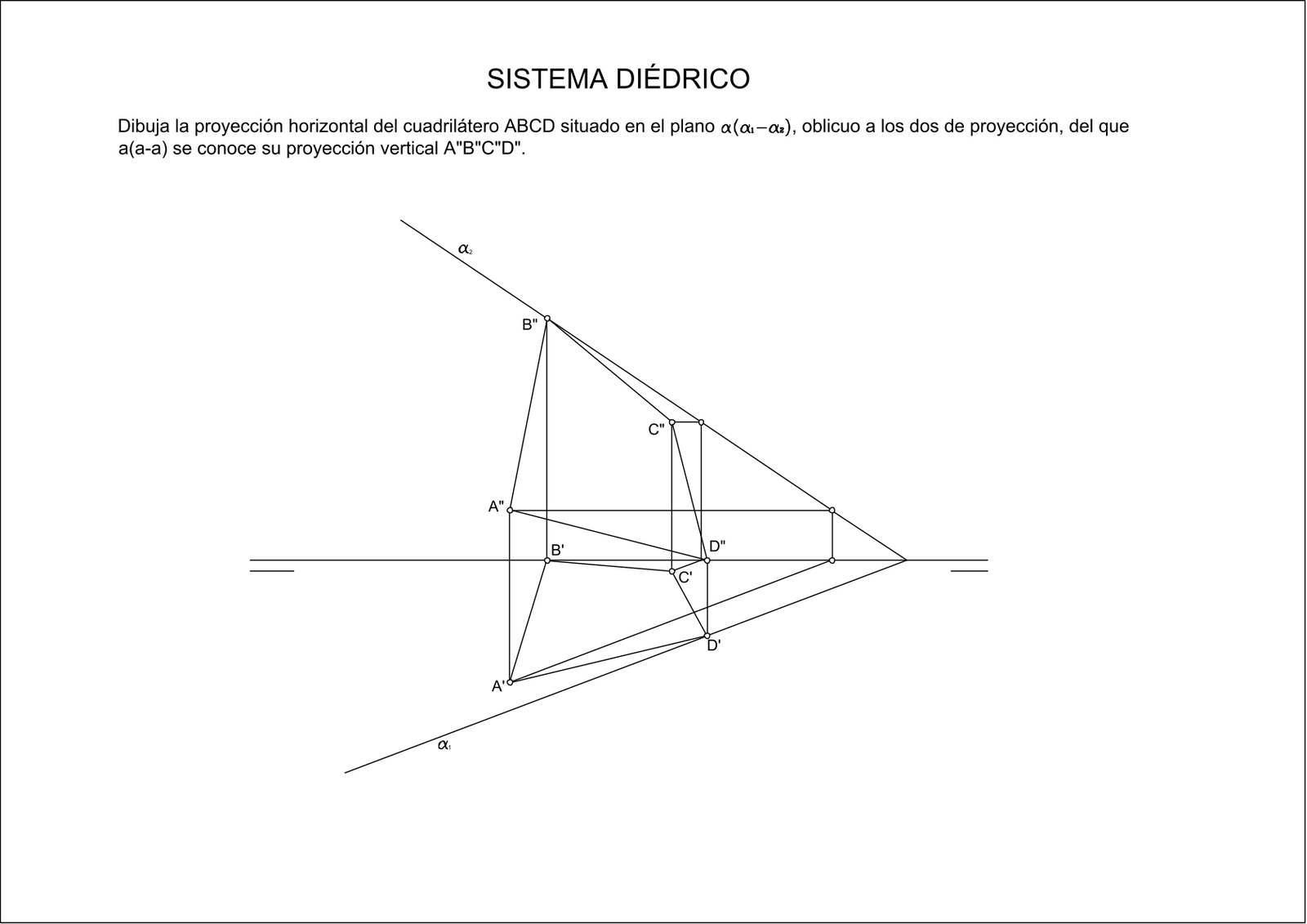

Imagen de la solución resuelta

Solución de Ejercicio 12
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
