Ejercicio 11

Dibuja la proyección vertical del cuadrado KLMN apoyado sobre el plano α(α1-α2), proyectante horizontal. El lado LM tiene cota 4 mm y la cota del lado MN es mayor

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Medio

Imagen del enunciado

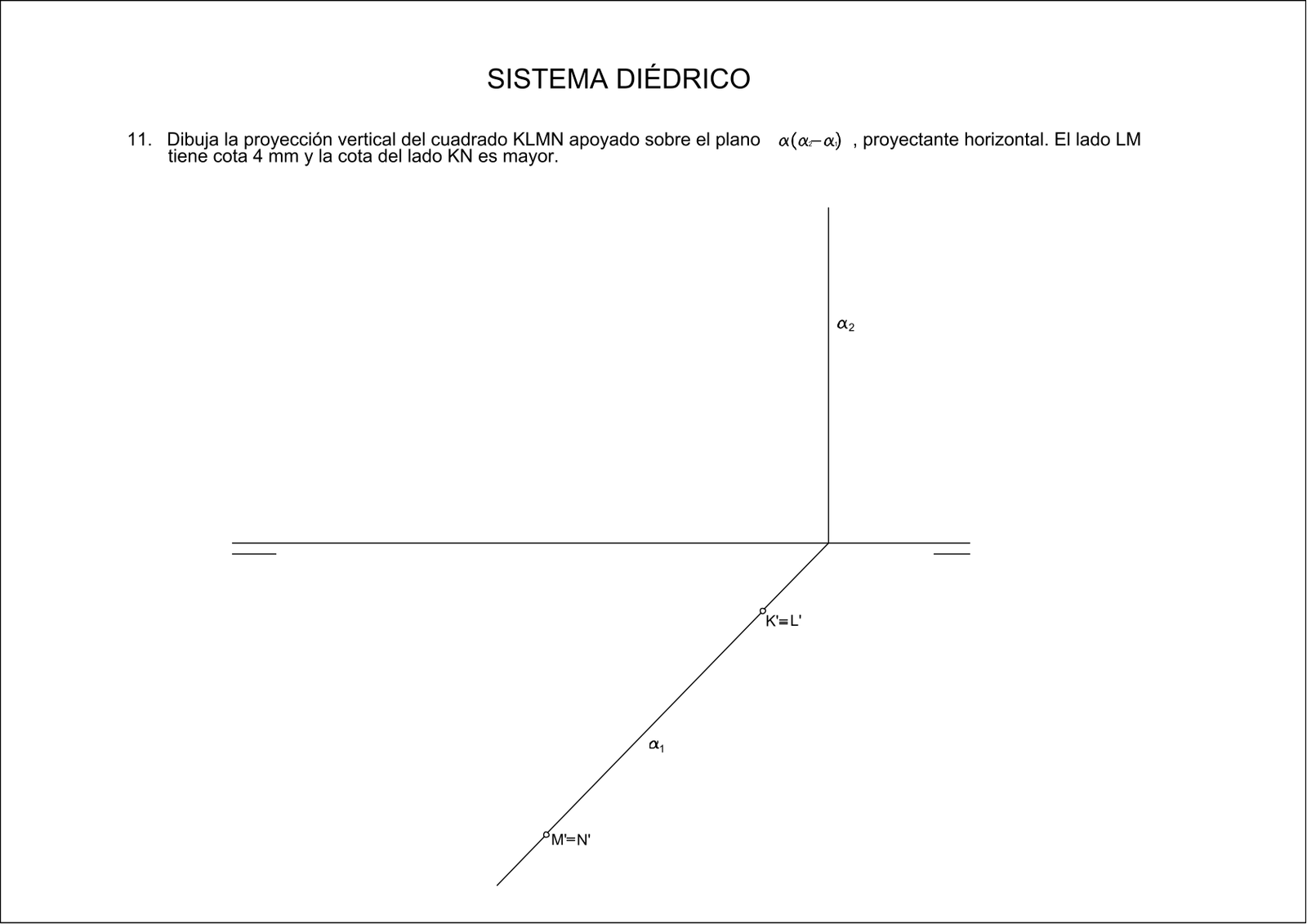

Enunciado de Ejercicio 11
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

Imagen de la solución resuelta

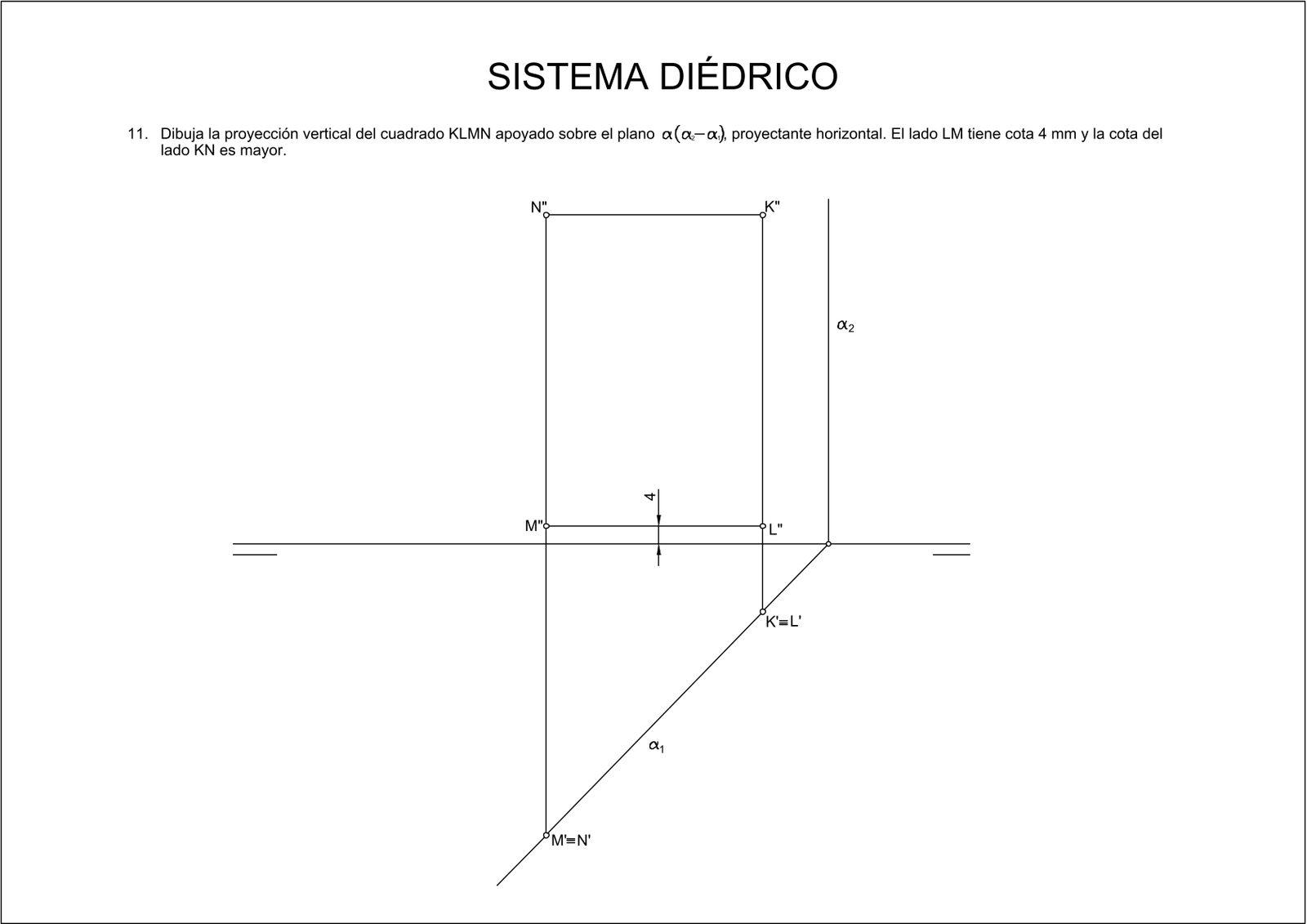

Solución de Ejercicio 11
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
