Ejercicio 9

Determina las trazas del plano perpendicular al plano de perfil, que pasa por el punto V(V'.V'') y que forma 30º con el PV.

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Medio

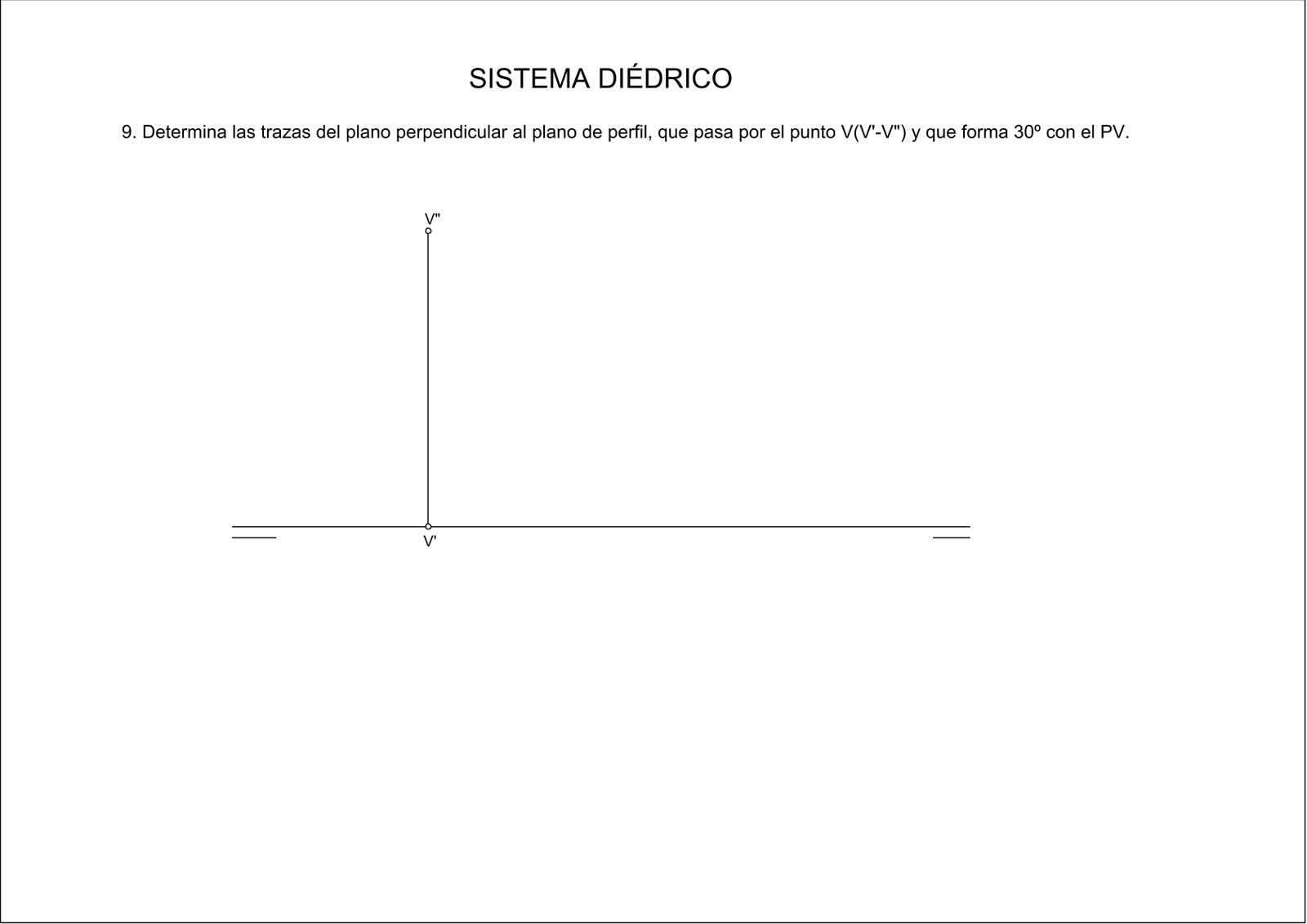

Imagen del enunciado

Enunciado de Ejercicio 9
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

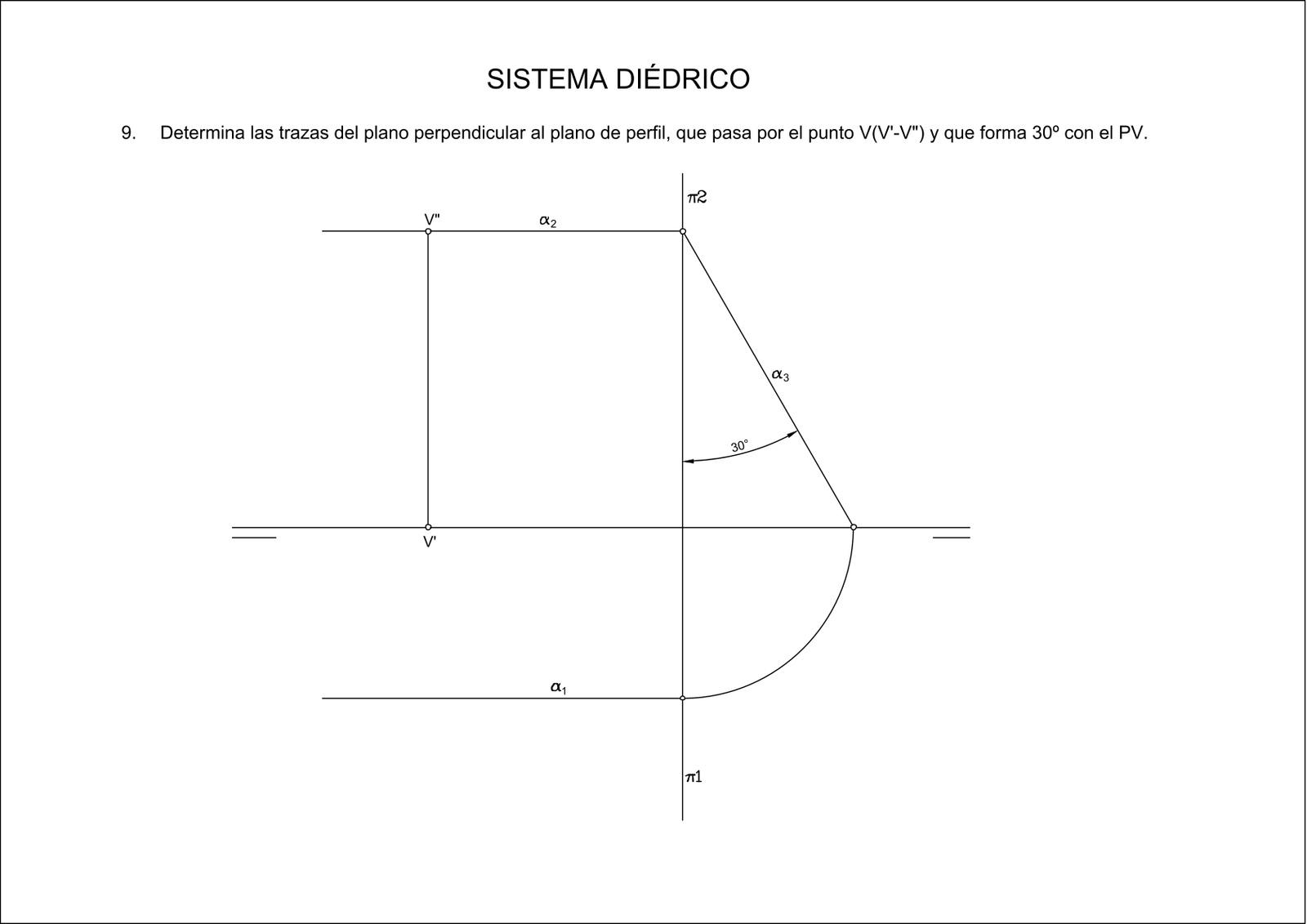

Imagen de la solución resuelta

Solución de Ejercicio 9
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
