Ejercicio 5

Determina las proyecciones de la frontal de alejamiento 25 mm. del plano que define la recta de máxima pendiente r(r'-r)

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Bajo

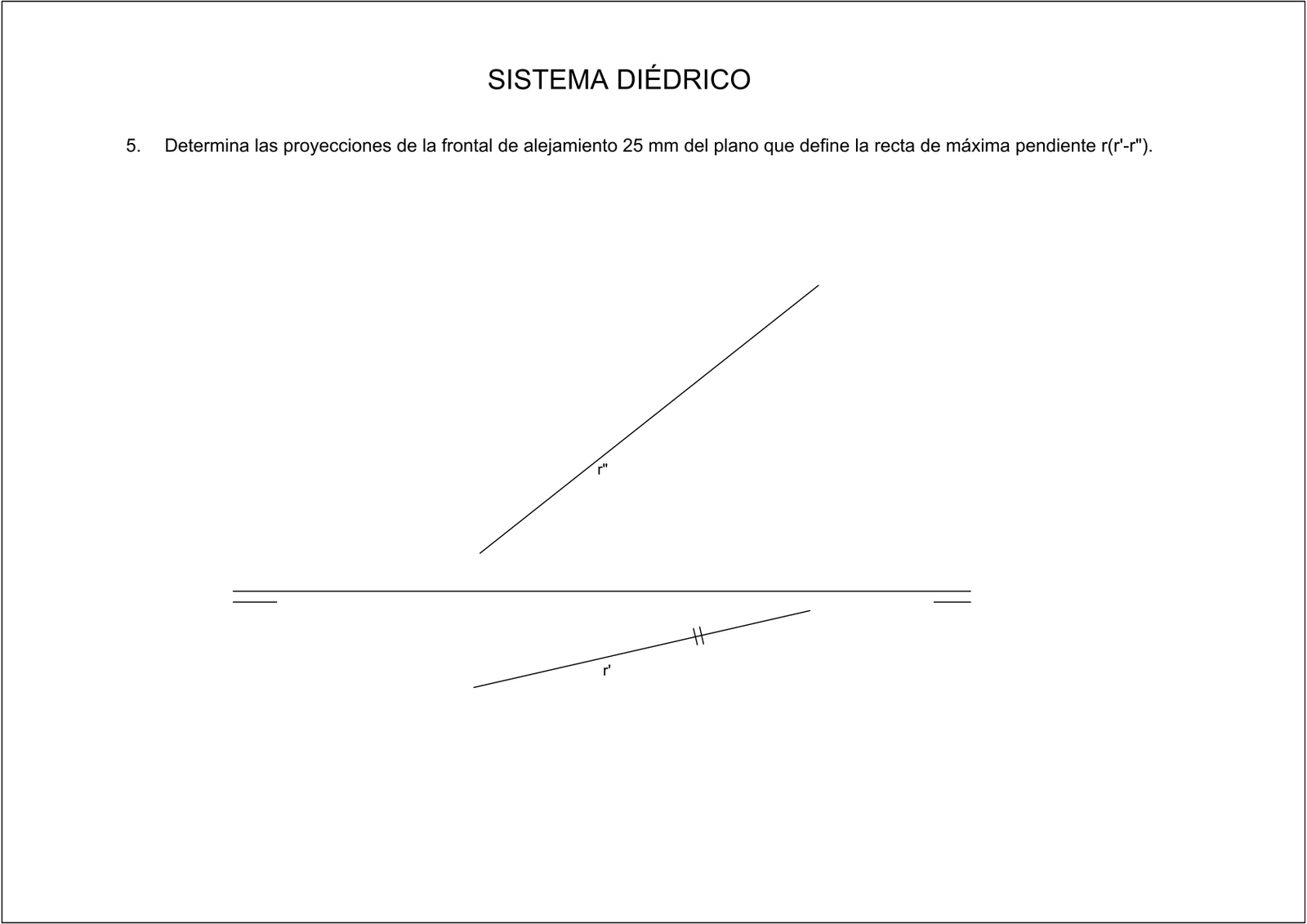

Imagen del enunciado

Enunciado de Ejercicio 5
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

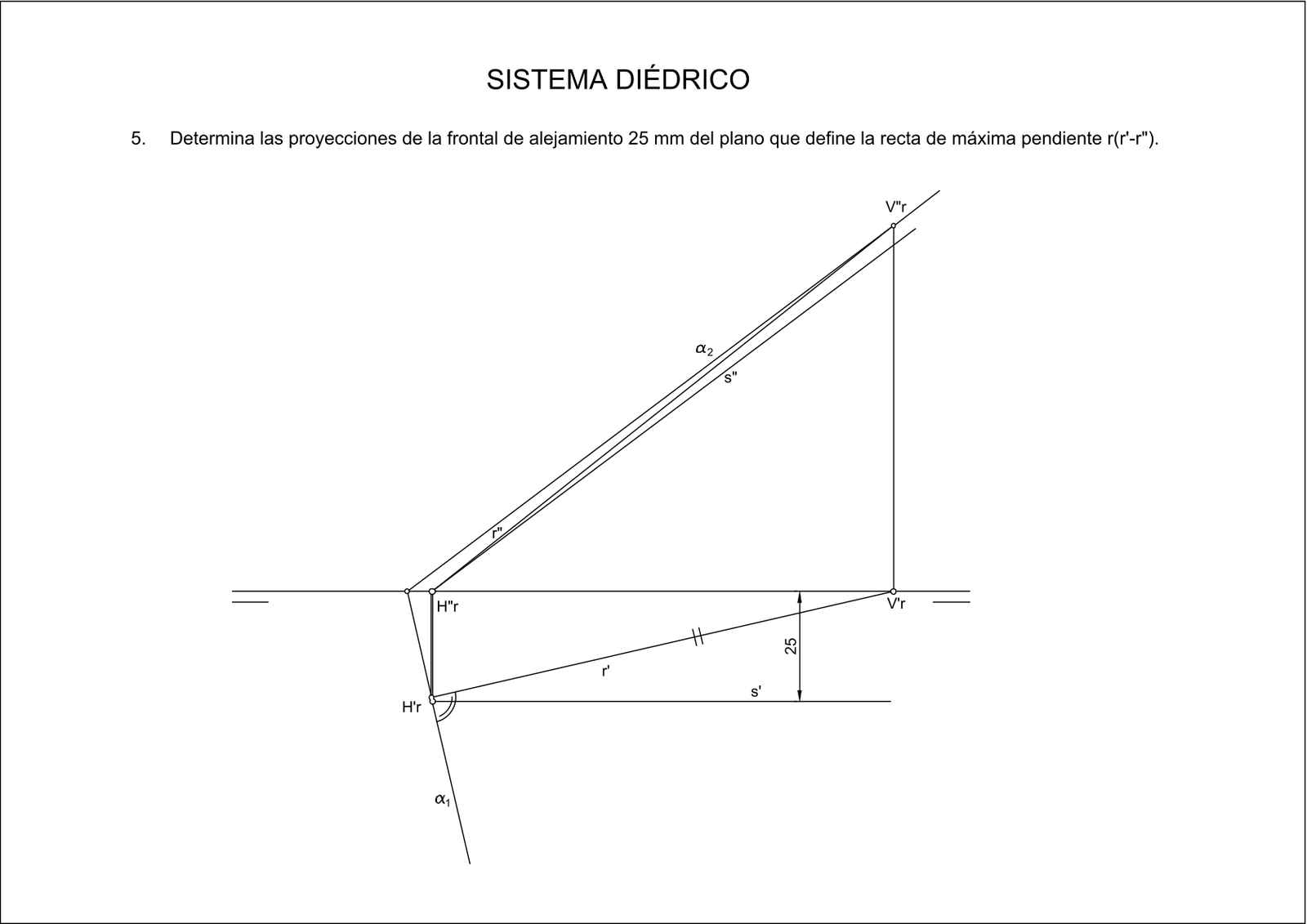

Imagen de la solución resuelta

Solución de Ejercicio 5
Versión en alta calidad:
Ver solución en PDF Descargar PDF

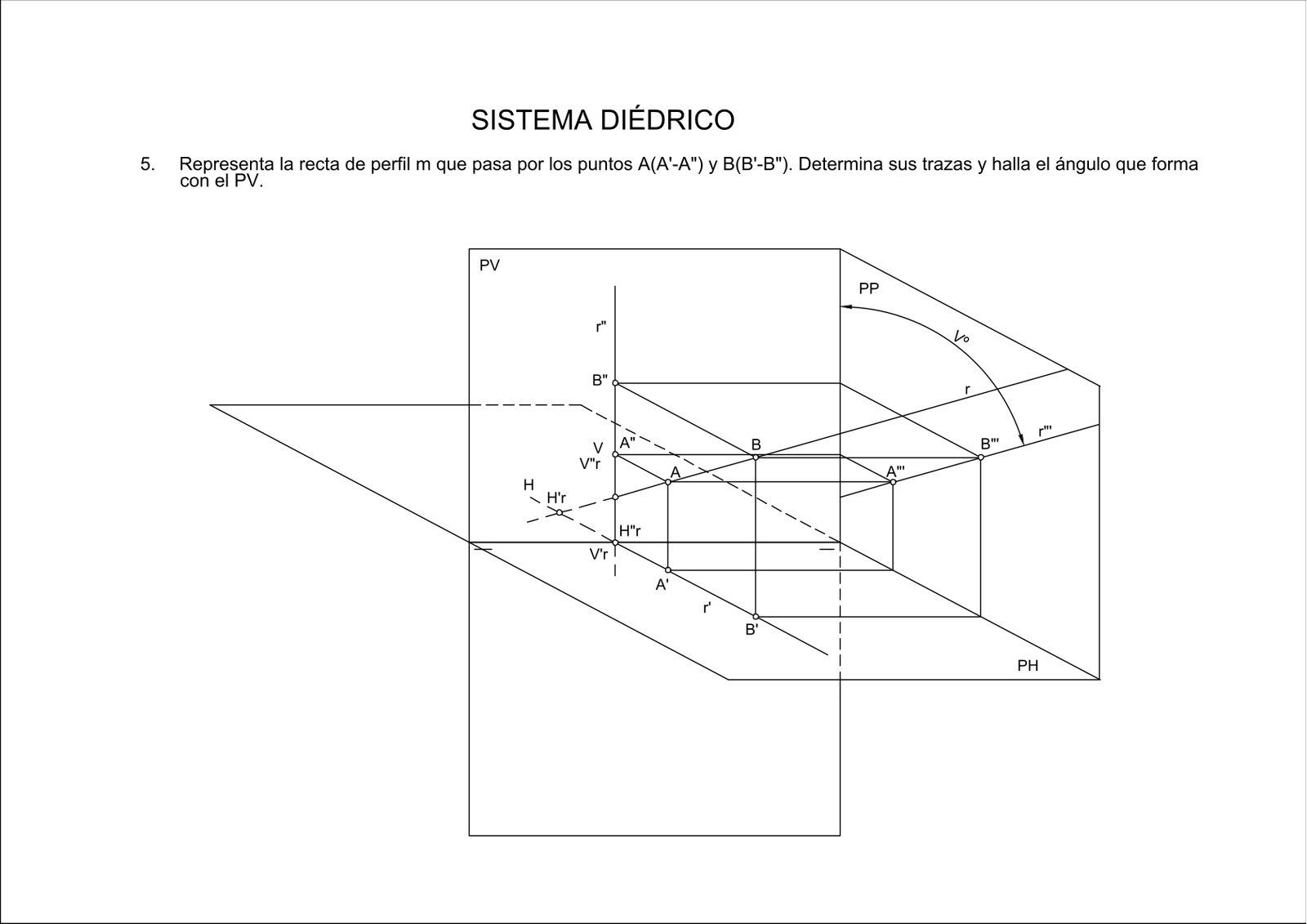

Representación espacial

Representación espacial de Ejercicio 5

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar representación espacial PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
