Ejercicio 4

Determina las proyecciones de la horizontal de cota 18 mm del plano que define la recta de máxima inclinación m(m'-m'')

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: El plano
Nivel Medio

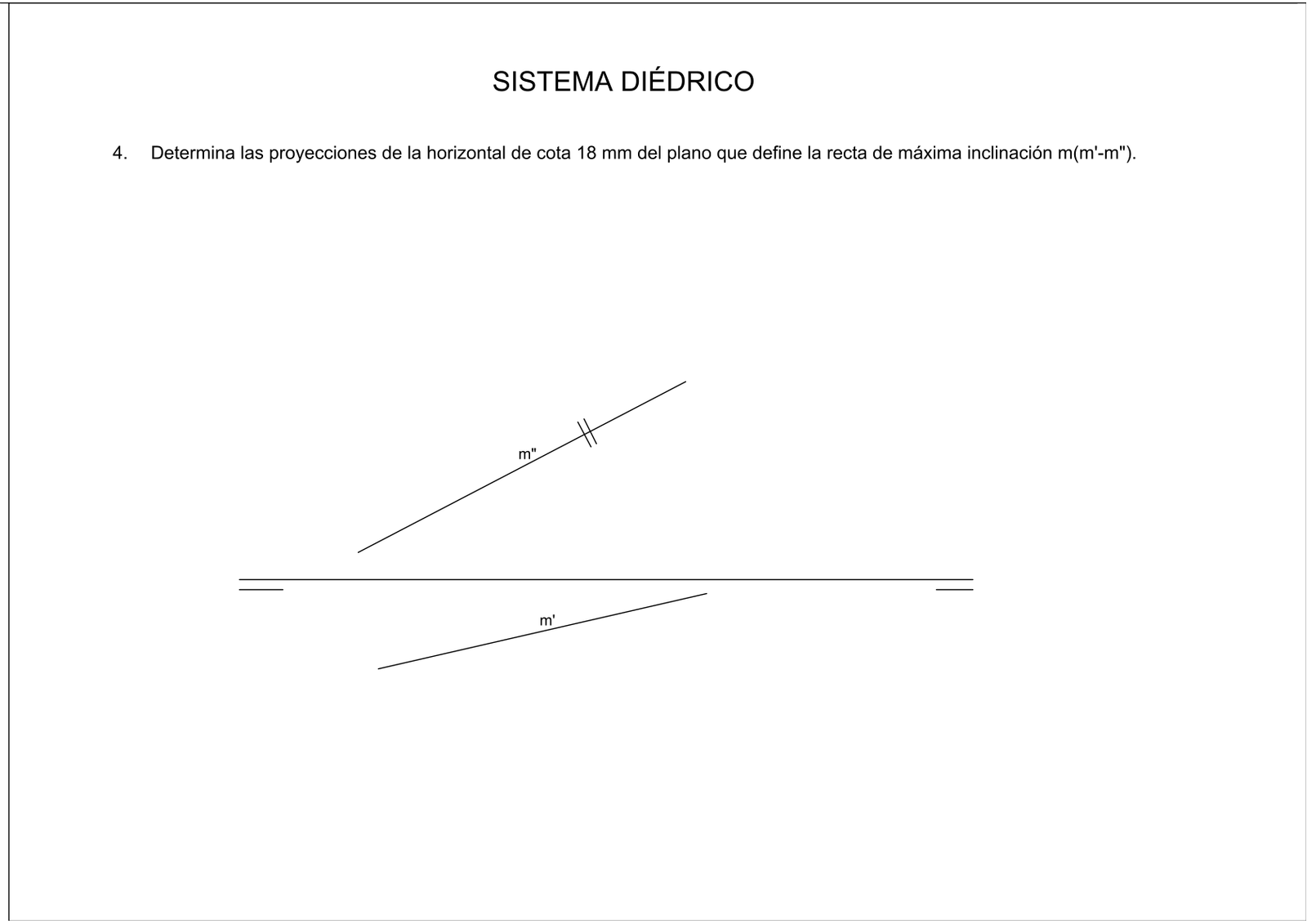

Imagen del enunciado

Enunciado de Ejercicio 4
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

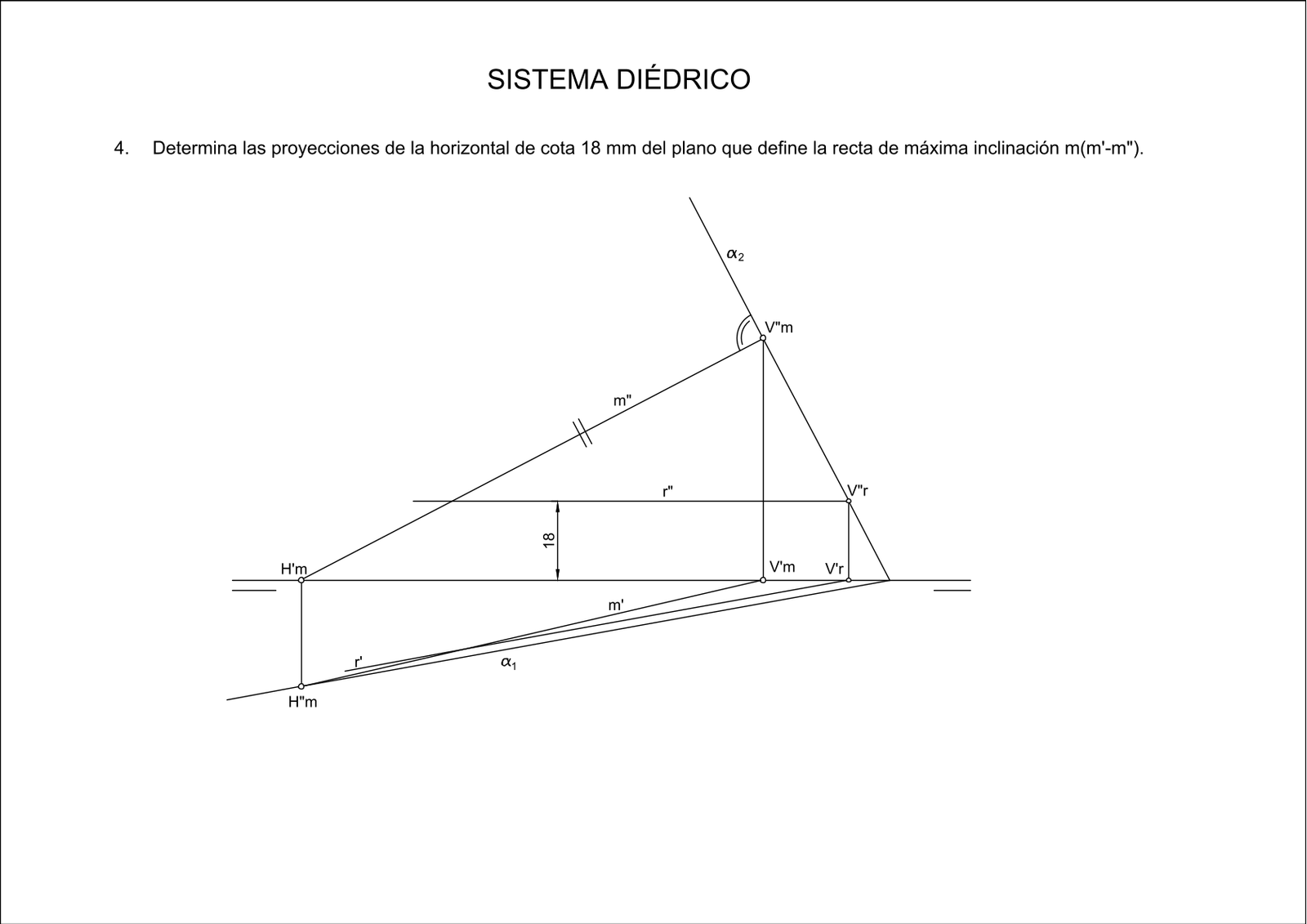

Imagen de la solución resuelta

Solución de Ejercicio 4
Versión en alta calidad:
Ver solución en PDF Descargar PDF

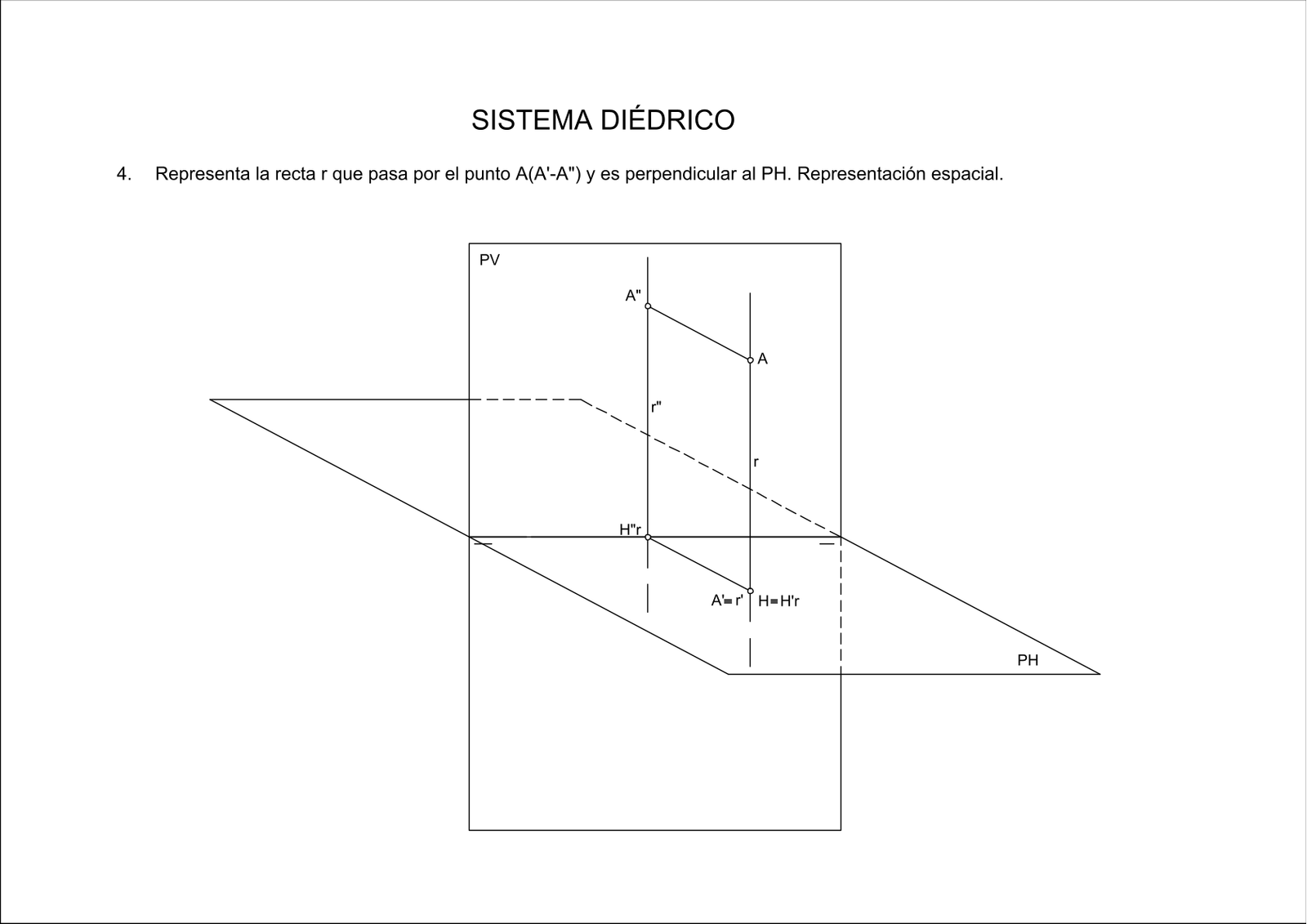

Representación espacial

Representación espacial de Ejercicio 4
