Ejercicio 8

Halla las proyecciones del segmento AB, de medida real 40 mm, apoyado sobre la recta n, paralela al PV y de 26 mm de alejamiento. El punto B está en la dirección señalada por la flecha

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: La recta
Nivel Medio

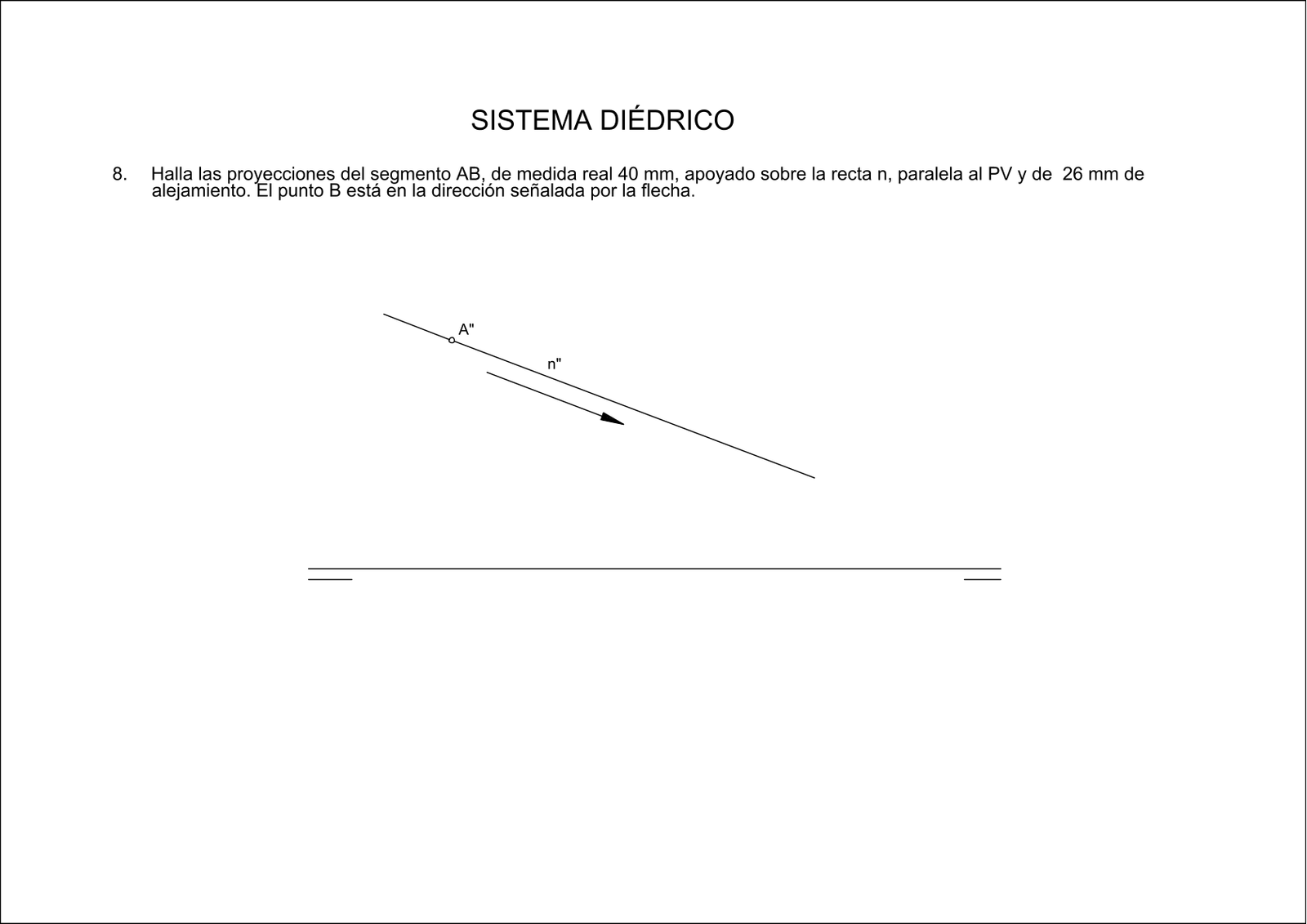

Imagen del enunciado

Enunciado de Ejercicio 8
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

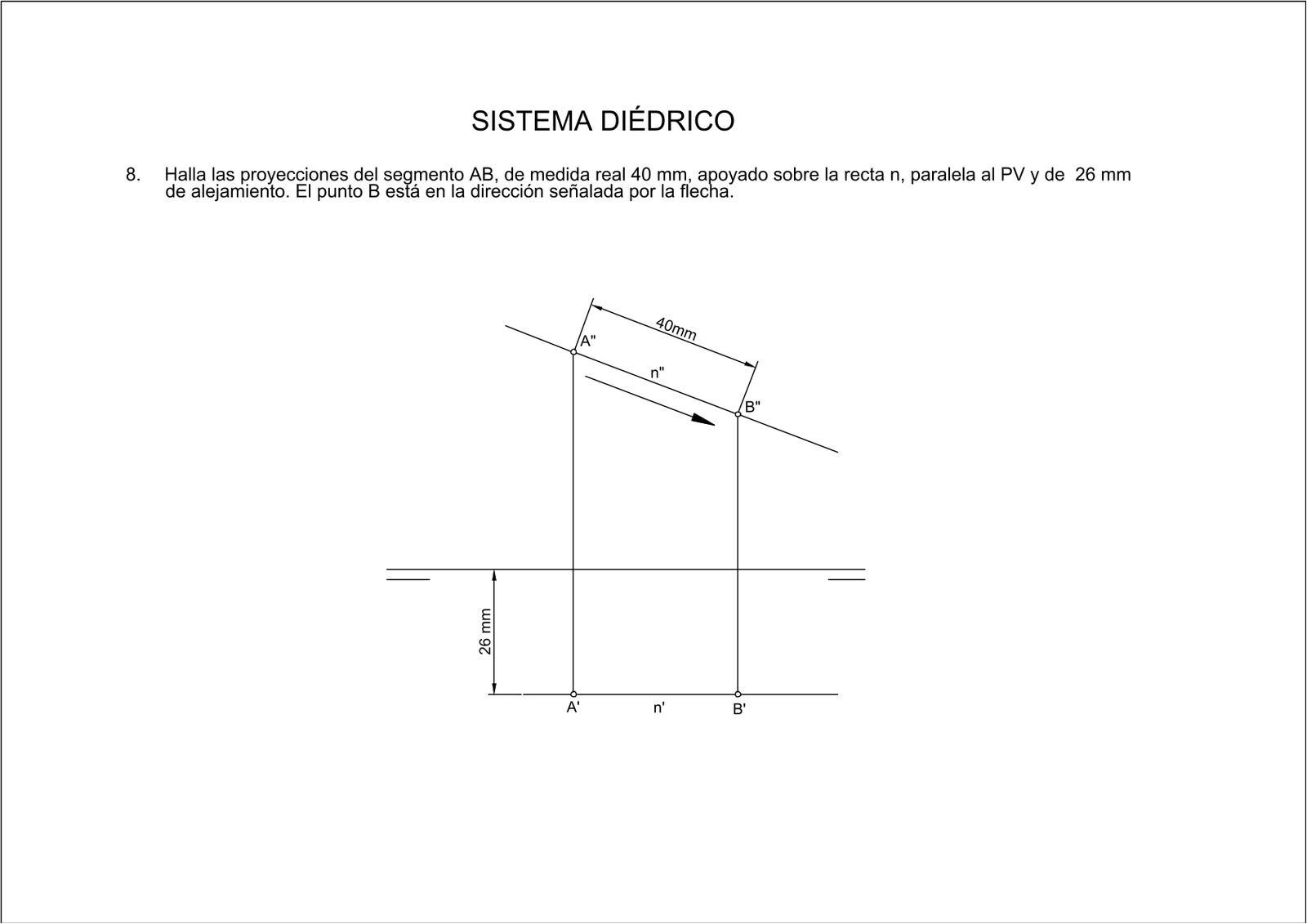

Imagen de la solución resuelta

Solución de Ejercicio 8
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
