Ejercicio 7

Dibuja las proyecciones de la recta de intersección de los planos α(α1-α2) u β(β1-β2).

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: Intersección de planos
Nivel Bajo

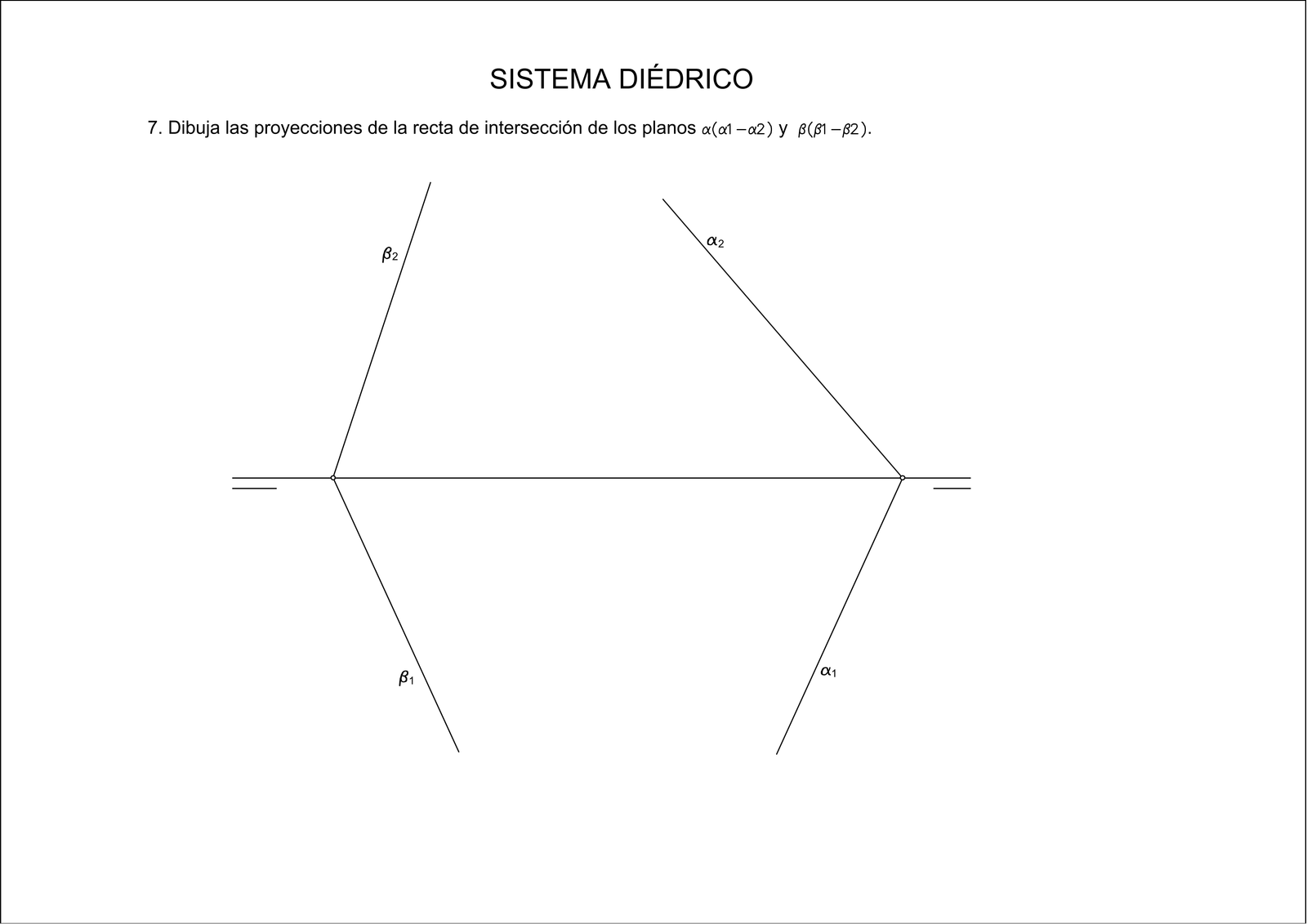

Imagen del enunciado

Enunciado de Ejercicio 7
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

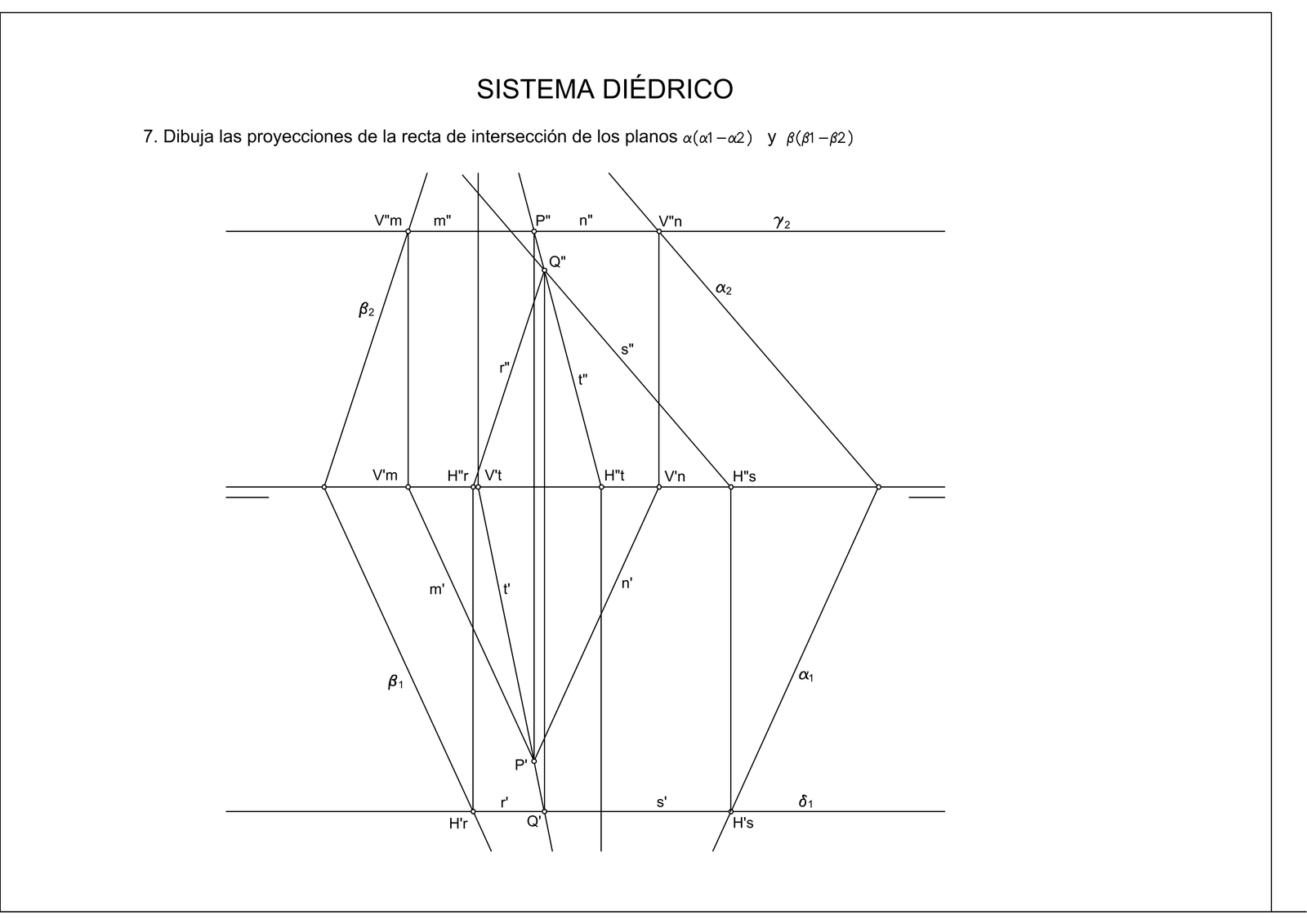

Imagen de la solución resuelta

Solución de Ejercicio 7
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
