Ejercicio 2

Dibuja las proyecciones de la recta de intersección de los planos φ(φ1-φ2), oblicuo a los de proyección, y ζ proyectante vertical

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: Intersección de planos
Nivel Bajo

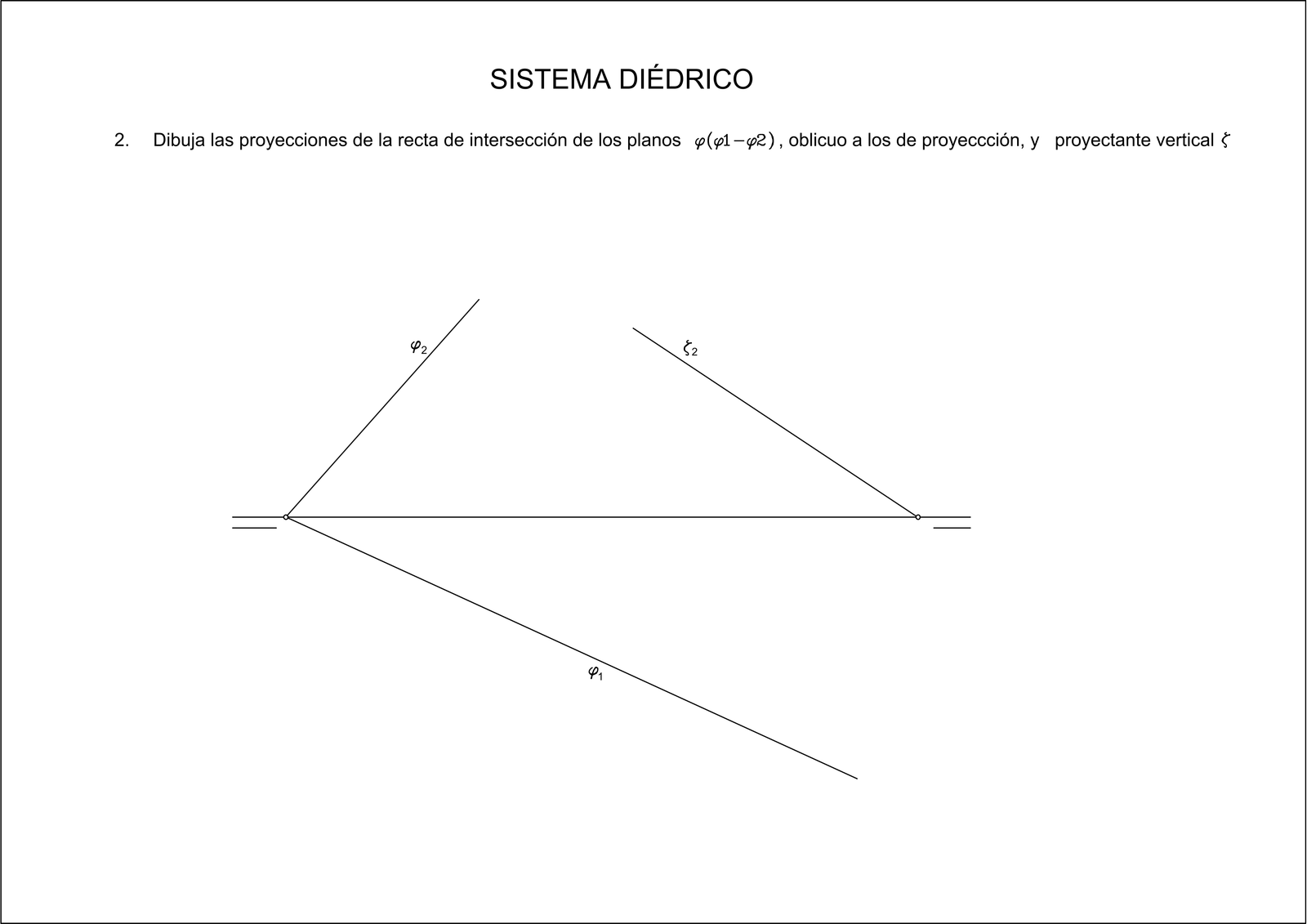

Imagen del enunciado

Enunciado de Ejercicio 2
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

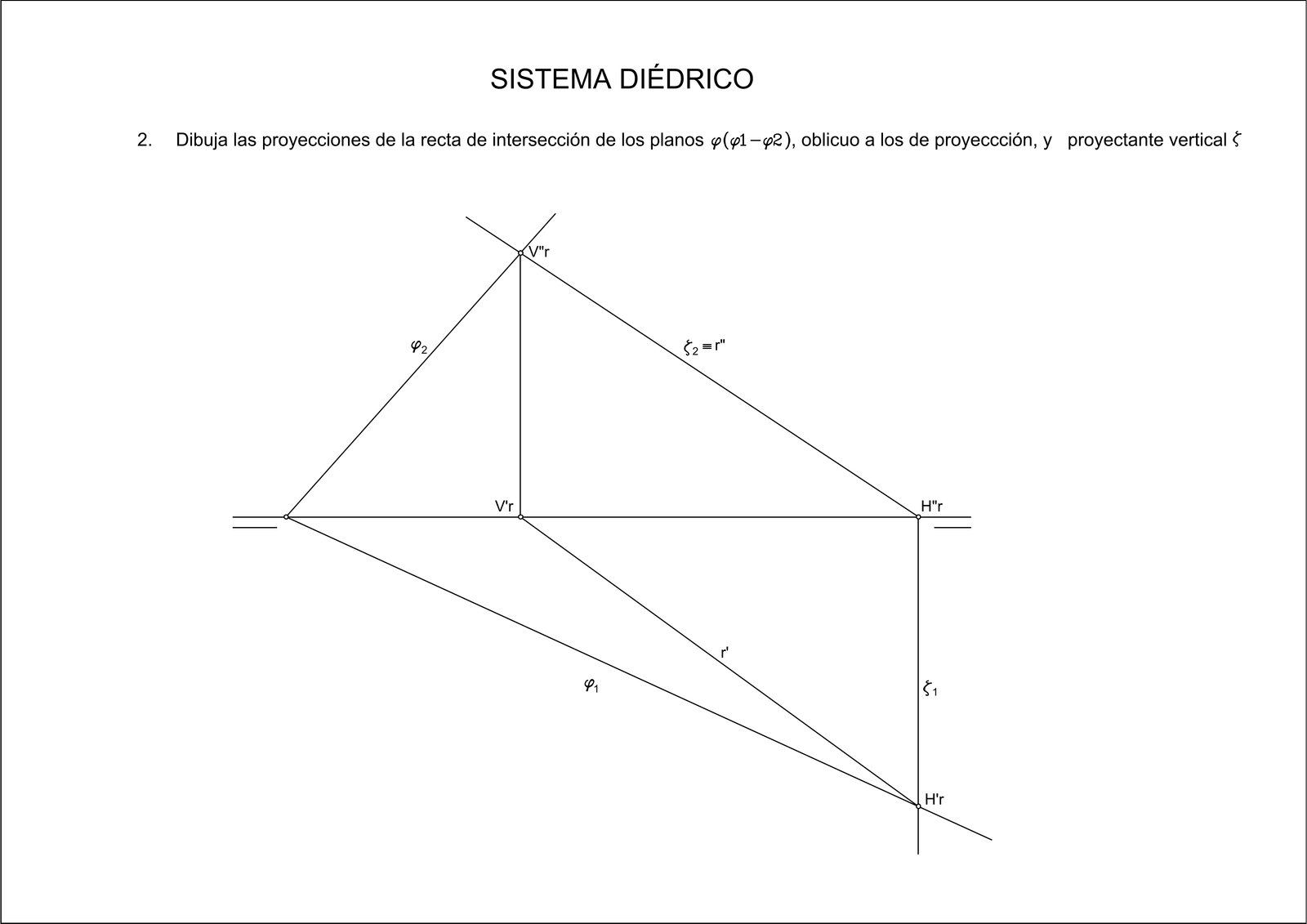

Imagen de la solución resuelta

Solución de Ejercicio 2
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
