Ejercicio 14

Halla las proyecciones B' y B'' y las trazas de la recta de perfil que pasa por los puntos A y B.

Curso: 2º Bachillerato
Bloque: Sistema Diédrico
Tema: La recta
Nivel Bajo

Imagen del enunciado

Enunciado de Ejercicio 14
Versión en alta calidad:
Ver enunciado en PDF Descargar PDF

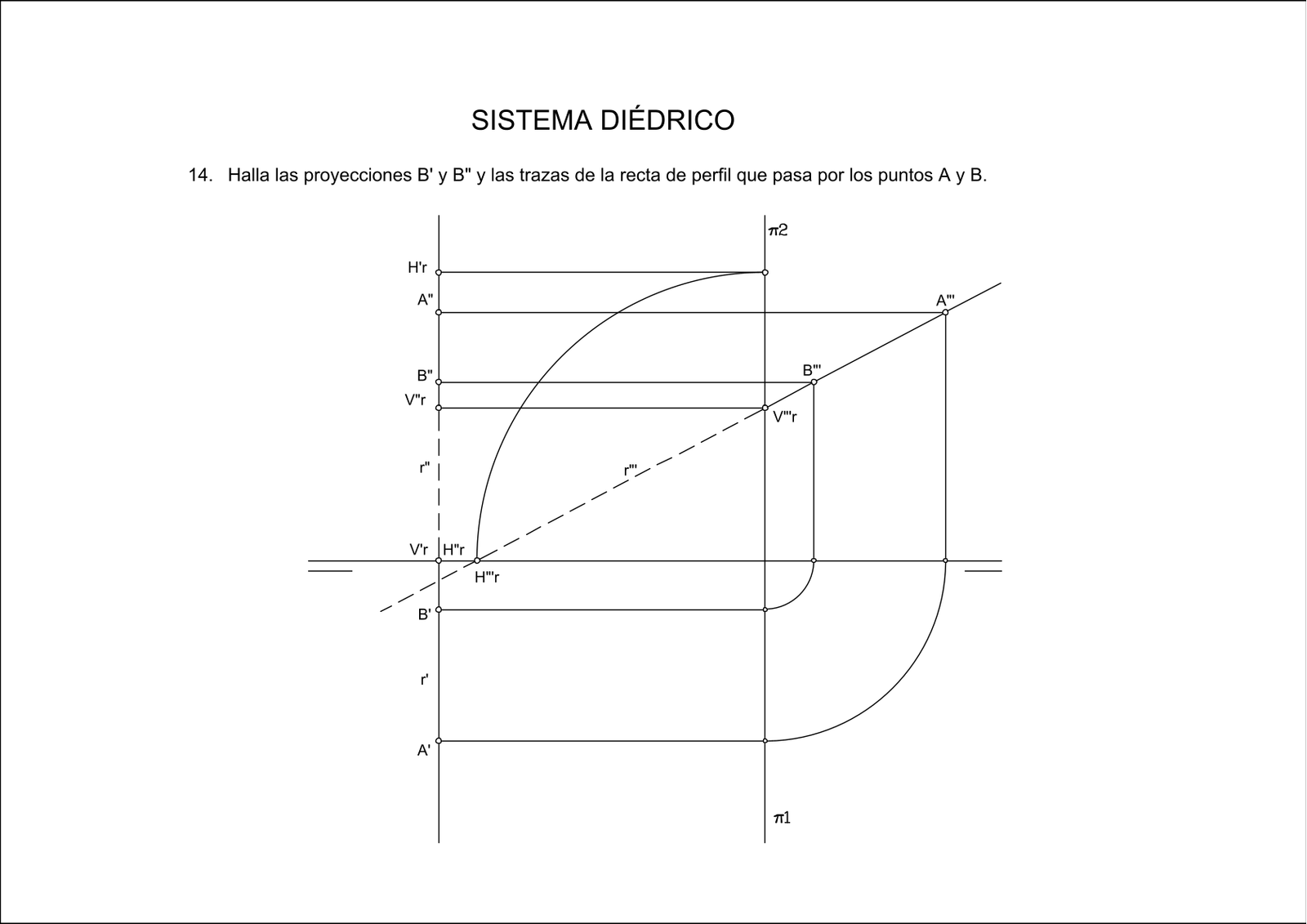

Imagen de la solución resuelta

Solución de Ejercicio 14
Versión en alta calidad:
Ver solución en PDF Descargar PDF

Descargas

Descargar enunciado PNG Descargar solución PNG Descargar enunciado PDF Descargar solución PDF Descargar DWG enunciado Descargar DWG solución
